9.6.1 Antennes

Les antennes constituent l'élément actif qui permet de rayonner une onde électromagnétique. En effet, tout conducteur métallique parcouru par un courant électrique variable émet une vibration électromagnétique qui se propage à la vitesse de la lumière.

• Puissance isotrope
  Supposons une source de rayonnement fictive émettant une onde dans tout l'espace libre d'une manière uniforme (source isotrope) avec une puissance d'émetteur P_E. À une distance d de cette source, la puissance est donnée par
  P_iso = $${\frac{{P_{E}}}{{4\pi d^{2}}}}$$
  en [W/m²]. Une telle antenne n'existe pas et le calcul de la puissance isotrope sert de référence pour évaluer le gain des antennes.
• Gain
  Par définition, si le point de réception est suffisamment éloigné de l'antenne pour qu'elle puisse être considérée comme ponctuelle, le gain est égal au gain dans la direction de rayonnement maximal, soit
  G = $${\frac{{P_{max}}}{{P_{iso}}}}$$ = $${\frac{{P_{max}}}{{P_{E}/4\pi d^{2}}}}$$
  où P_max désigne la densité de puissance rayonnée à une distance d dans la direction de rayonnement maximal.
• Diagramme de rayonnement
  C'est une représentation spatiale de la puissance rayonnée par l'antenne (figure 9.16).

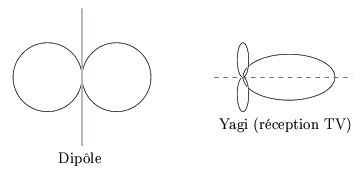

  Figure 9.16: Diagrammes de rayonnement de deux antennes typiques.




  Il est théoriquement tridimensionnel, mais pour des raisons de commodité, on le représente généralement par l'intersection d'un plan passant par l'antenne ou d'un plan perpendiculaire à l'antenne.
