La radiodiffusion sonore s'effectue soit sous forme analogique par modulation d'amplitude ou par fréquences, soit sous forme numérique selon la norme DAB (Digital Audio Broadcasting).
La radiodiffusion sonore à modulation d'amplitude A3 se fait dans trois bandes de fréquences5.5 couramment appelées
Elle se pratique en Europe dans la bande 87,5 à 108 [MHz]. Cette
bande est divisée en canaux espacés de 300 [kHz]. La déviation
de fréquence maximale autorisée est de 75 [kHz] et l'on applique
une préaccentuation de 6 [dB] par octave au-dessus de 2,12 [kHz],
correspondant à une constante de temps de 75 [s].
Les émetteurs utilisent des antennes de type réseau vertical à rayonnement transversal destinés à obtenir un diagramme de rayonnement omnidirectionnel, mais à forte directivité dans le plan vertical. La puissance isotrope rayonnée équivalente (PIRE), produit de la puissance fournie à l'antenne par le gain de celle-ci, va de quelques dizaines de [W] à quelques [kW] selon le type de station.
Le niveau de champ requis en 50% des endroits pendant plus de 50%
du temps varie de
50 [V/m] à 3 [mV/m] selon le type de
région et la qualité du service que l'on désire assurer. Les récepteurs
ont en général une sensibilité de quelques [V/m]; ils sont
à une seule transposition de fréquence, la fréquence intermédiaire
étant universellement prise égale à
10, 7 [MHz].

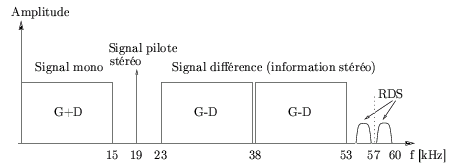

À titre d'exemple de modulation en cascade et de spectre composite, voici comment on procède pour transmettre un signal stéréophonique en modulation FM. Cette transmission de deux signaux acoustiques G (canal de gauche) et D (canal de droite) doit rester compatible avec les récepteurs équipés pour la monophonie et ne pourrait guère en affecter la qualité de réception. La méthode choisie consiste à moduler la porteuse en fréquence par le spectre composite représenté à la figure 5.23.
Le signal principal restant dans la bande audible est la somme (G+D); la différence (G-D) est transposée dans la bande 23 - 53 [kHz] par modulation d'amplitude à deux bandes latérales et porteuse supprimée. Au lieu de transmettre cette sous-porteuse de 38 [kHz], on transmet une sous-porteuse pilote de fréquence moitié, soit 19 [kHz], ayant ses passages à zéro en même temps que la sous-porteuse fictive. Comme la sous-porteuse et les deux bandes latérales sont inaudibles, le système est compatible avec les récepteurs monophoniques. Dans les récepteurs stéréophoniques, on doit, après le discriminateur, acquérir la sous-porteuse pilote à l'aide d'un filtre sélectif ou d'une boucle à verrouillage de phase, en doubler la fréquence, démoduler les sous-bandes latérales (G-D) et reconstituer les signaux G et D. La sous-porteuse pilote ne peut, si elle appliquée seule, provoquer une déviation de fréquence supérieure à 7, 5 [kHz].
L'introduction de la diffusion de données en radio en modulation de fréquence par le système RDS (Radio Data System) a donné récemment une certaine impulsion à la réception FM, avant la généralisation de normes numériques. Le canal de données utilisé par le RDS permet au récepteur de trouver, entre autres, des fréquences alternatives lorsque l'autoradio sort du domaine de la station sur laquelle il est syntonisé, de recevoir des informations routières ou de synchroniser une montre.
Les données sont transmises par modulation d'amplitude à deux bandes latérales à porteuse supprimée. La sous-porteuse auxiliaire de 57 [kHz] est synchronisée en phase ou en phase inverse avec la troisième harmonique de la fréquence pilote. Les données sont transmises avec un débit de 1187, 5 [b/s] après mise en forme du signal en bande de base.
