Le sous-système radio gère la transmission radio. Il est constitué de plusieurs entités dont le mobile, la station de base (BTS, Base Transceiver Station) et un contrôleur de station de base (BSC, Base Station Controller).
Le téléphone et la carte SIM (Subscriber Identity Module) sont les deux seuls éléments auxquels un utilisateur a directement accès. Ces deux éléments suffisent à réaliser l'ensemble des fonctionnalités nécessaires à la transmission et à la gestion des déplacements.
La principale fonction de la carte SIM est de contenir et de gérer une série d'informations. Elle se comporte donc comme une mini-base de données dont les principaux champs sont fournis dans le tableau 9.2.
| ||||||||||||||||||||||||||||||||||
L'identification d'un mobile s'effectue exclusivement au moyen de la carte SIM. En effet, elle contient des données spécifiques comme le code PIN (Personal Identification Number) et d'autres caractéristiques de l'abonné, de l'environnement radio et de l'environnement de l'utilisateur.
L'identification d'un utilisateur est réalisée par un numéro unique (IMSI, International Mobile Subscriber Identity) différent du numéro de téléphone connu de l'utilisateur (MSISDN, Mobile Station ISDN Number), tous deux étant incrustés dans la carte SIM.

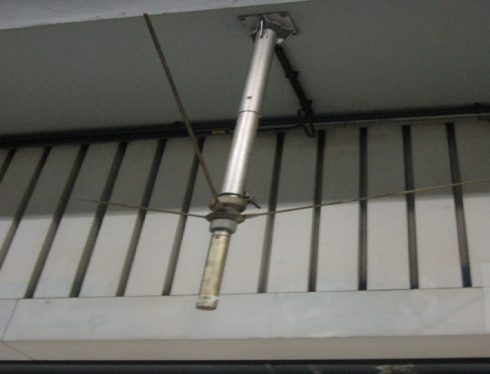

La station de base est l'élément central, que l'on pourrait définir comme un ensemble émetteur/récepteur pilotant une ou plusieurs cellules. Dans le réseau GSM, chaque cellule principale au centre de laquelle se situe une station base peut-être divisée, grâce à des antennes directionnelles, en plus petites cellules qui sont des portions de celle de départ et qui utilisent des fréquences porteuses différentes. En Belgique, il est fréquent d'avoir des antennes tri-sectorielles, qui couvrent un peu plus de 120 degrés. Ces antennes ont l'allure de paires de segments verticaux, disposées en triangle. On trouve aussi des antennes à l'intérieur des bâtiments (voir figure 9.3).
C'est la station de base qui fait le relais entre le mobile et le sous-système réseau. Comme le multiplexage temporel est limité à 8 intervalles de temps, une station de base peut gérer tout au plus huit connections simultanées par cellule. Elle réalise les fonctions de la couche physique et de la couche liaison de données.
En cas de besoin, on peut exploiter une station de base localement ou par télécommande à travers son contrôleur de station de base.
Le contrôleur de station de base gère une ou plusieurs stations de base et communique avec elles par le biais de l'interface A-bis. Ce contrôleur remplit différentes fonctions tant au niveau de la communication qu'au niveau de l'exploitation.
Pour les fonctions des communications des signaux en provenance des stations de base, le BSC agit comme un concentrateur puisqu'il transfère les communications provenant des différentes stations de base vers une sortie unique. Dans l'autre sens, le contrôleur commute les données en les dirigeant vers la bonne station de base.
Dans le même temps, le BSC remplit le rôle de relais pour les différents signaux d'alarme destinés au centre d'exploitation et de maintenance. Il alimente aussi la base de données des stations de base. Enfin, une dernière fonctionnalité importante est la gestion des ressources radio pour la zone couverte par les différentes stations de base qui y sont connectées. En effet, le contrôleur gère les transferts inter-cellulaires des utilisateurs dans sa zone de couverture, c'est-à-dire quand une station mobile passe d'une cellule dans une autre. Il doit alors communiquer avec la station de base qui va prendre en charge l'abonné et lui communiquer les informations nécessaires tout en avertissant la base de données locale VLR (Visitor Location Register) de la nouvelle localisation de l'abonné.
C'est donc un maillon très important de la chaîne de communication et il est, de plus, le seul équipement de ce sous système à être directement gérable (via l'interface X25 qui le relie au sous-système d'exploitation et de maintenance).
