L'idée d'utiliser le cosinus et le sinus d'une porteuse peut également servir à l'émission. Soient deux signaux modulants ayant une même bande de base, m1(t) et m2(t), à transmettre. On construit le signal suivant, appelé signal modulé en quadrature,
| s(t) = Acm1(t)cos(2fct) + Acm2(t)sin(2fct) |
(3.39) |

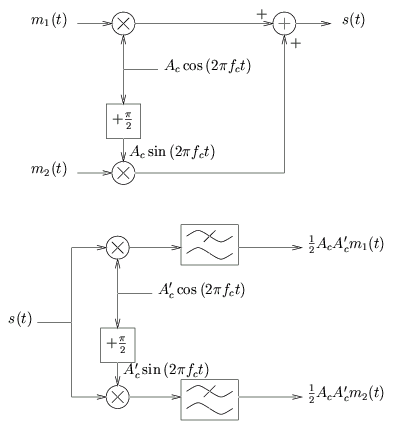

La figure 3.14 représente les schémas du modulateur et du démodulateur. On montre aisément, qu'avec une bonne acquisition de rythme, il est toujours possible de retrouver les deux signaux modulants. Il y a un réel intérêt à utiliser la modulation en quadrature. En effet, les deux signaux modulés occupent la même bande de fréquence, ce qui signifie une réduction de la bande passante d'un facteur deux.
